什么是石英水晶?

石英水晶的應用有多廣泛？

石英水晶的切割方式你又了解多少？

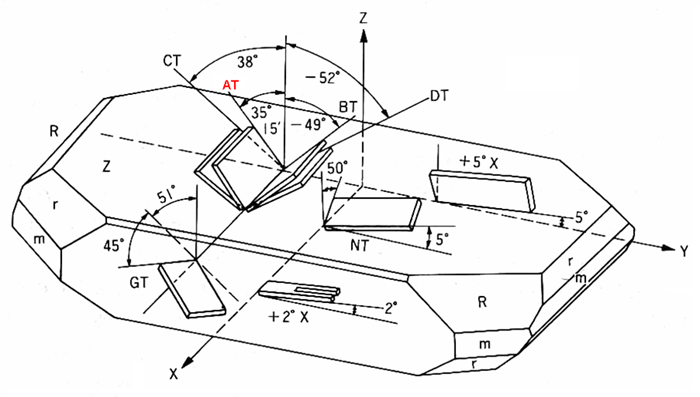

晶振科普篇-石英水晶的切割模式

石英水晶是一種具有壓電效應的重要材料，被廣泛應用于電子、通信、光學等領域。石英水晶棒的切割方式直接影響其性能和應用場景。不同的切割模式可以改變石英水晶的機械、熱學和電學特性，進而滿足各種特定應用需求。今天介紹幾種常見的石英水晶棒切割模式，包括AT切割、BT切割、SC切割等。

 AT切割是一種常見的石英晶體切割方式，主要 用于制造石英振蕩器。

切割角度：AT切割的晶面與Z軸成35°15′角。

特性：AT切割的晶體具有良好的溫度穩定性，適用于廣泛的溫度范圍。它的頻率-溫度特性曲線呈三次曲線形狀，溫度系數較低。

應用：AT切割主要用于制造石英晶體振蕩器，廣泛應用于電子手表、計算機、通信設備等領域。

BT切割也是一種常見的石英晶體切割方式，具有與AT切割不同的溫度特性。

切割角度：BT切割的晶面與Z軸成49°10′角。

特性：BT切割的晶體在更高溫度范圍內具有更好的頻率穩定性，但其頻率-溫度特性曲線呈二次曲線形狀。

應用：BT切割主要用于制造高頻振蕩器和濾波器，適用于需要高溫穩定性的應用，如工業控制設備和航空電子設備。

SC切割是一種專為超高穩定性需求設計的切割方式，具有極佳的溫度特性。

切割角度：SC切是雙旋轉切角，與橫縱坐標分別為phi 21.93°和θ 34.11°

特性：SC切割的晶體在極寬的溫度范圍內保持極高的頻率穩定性，溫度系數接近零，頻率-溫度特性幾乎是線性的。

應用：SC切割主要用于制造高精度的頻率控制器件，如高精度時鐘、導航系統和衛星通信設備，如OCXO恒溫晶振，TCXO溫度補償晶振。

除了上述常見的切割方式，還有一些特定用途的切割模式：

CT切割、DT切割、NT切割，GT切割、XY切割等。這些切割方式根據具體應用需求進行設計，滿足其它特定的性能要求。
